PR010 a PR012: vyložení 120 - 200 mm



Předsazená montáž pro vyložení 120-200 mm. Systémová varianta s rámem ve tvaru L je vhodná pro největší vyložení okna a je k dispozici v rozměrech od 120 až do 200 mm. Noha úhelníku (plocha, která doléhá na surovou stavbu) je široká 120 mm a nabízí tím ideální pákové poměry. Kromě nalepení musí být každý úhelník mechanicky zajištěn pomocí šroubů. Profily jsou zafixovány vůči podkladu pomoci vysokopevnostího lepidla SP340. Součástí musí být penetrace AT140 na podklad a profil PR010. Kalkulačku spotřeby naleznete níže na stránce. Pro utěsnění připojovací spáry se používá TP652 ILLMOD TRIO+. Systém slouží k upevnění a utěsnění oken v rovině tepelně izolační vrstvy domu. Nosný profily PR010 je lepen vůči podkladu pomocí SP340 a následně mechanicky ukotven. Všechny působící síly, jako jsou zatížení větrem, vlastní váha okna, dynamické zatížení provozem atd., jsou tak spojitě přenášeny lepeným spojem na podkladní konstrukci. Lepený spoj v kombinaci s pojistným mechanickým kotvením umožňuje mnohem vyšší přenosy zatížení a výrazně rovnoměrněji zatěžuje podklad, než je tomu u pouze mechanicky kotvených systémů. Předsazená montáž má systémovou zkoušku podle směrnice institutu ift Rosenheim MO-01/1 a MO-02/1 a statické posouzení pro všechny běžně používané stavební podklady.

Výhody

  • Nosnost systému od 100 kg/ 1 bm do 940 (nosnost se liší dle typu podkladu a vyložení)
  • Lepený spoj umožňuje vynikající přenos zatížení na všechny běžné stavební podklady
  • Předsazený systém illbruck nezhoršuje vzduchovou neprůzvučnost detailu
  • Rychlá a jednoduchá montáž okna

Cena od 53 Kč / ks bez DPH
od 64 Kč / ks
Kategorie SYSTÉM PRO PŘEDSAZENOU MONTÁŽ OKEN
Zvolte variantu
Master Sausage blanko Schlauchbeutel square Kód produktu 390/SP3 SP340: SP340 - bílá 600 ml Skladem
Můžeme doručit do: 23.9.2020
295 Kč / ks
244 Kč bez DPH

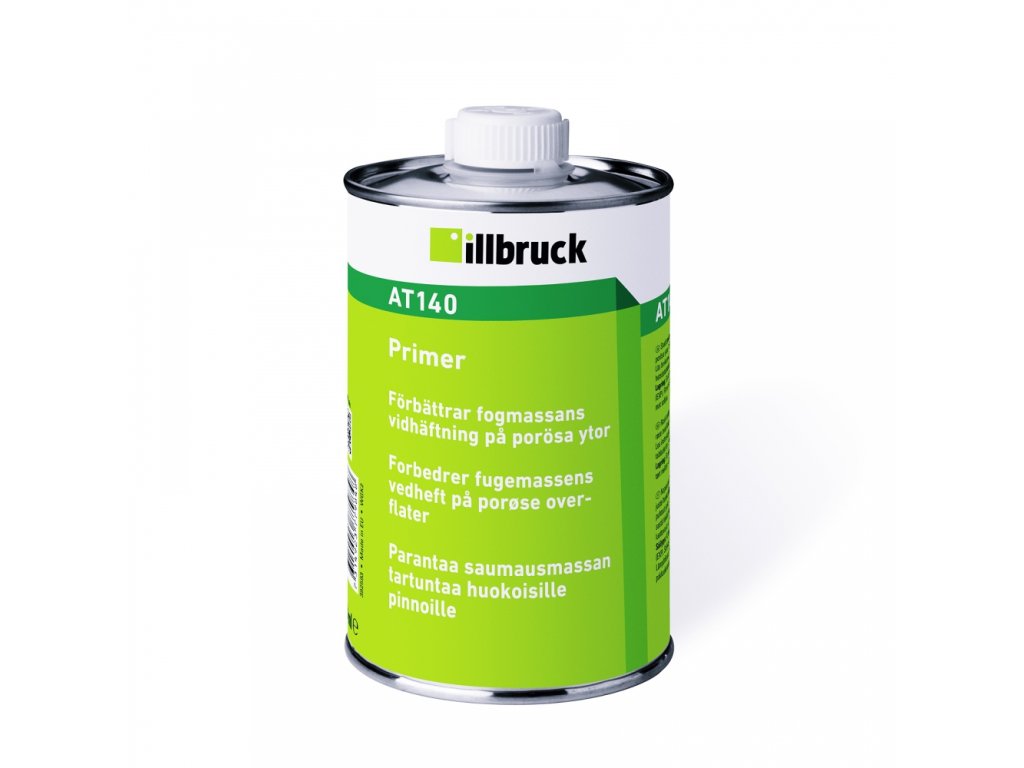

AT140 SE NO FI Kód produktu 390/AT1 AT140: AT140 - čirá 500 ml Skladem
Můžeme doručit do: 23.9.2020
911 Kč / ks
753 Kč bez DPH

PR010 a PR012: vyložení 120 - 200 mm Kód produktu 390/AT2 AT140: AT140 - čirá 5000 ml Skladem
Můžeme doručit do: 23.9.2020
5 413 Kč / ks
4 474 Kč bez DPH

PR010 PR012 Kód produktu 390/XS_ PR010: XS_PR010 Nosný L profil - 120 x 120 x 1350 mm Na dotaz
Můžeme doručit do: 9.10.2020
1 186 Kč / ks
980 Kč bez DPH

PR010 PR012 Kód produktu 390/S_P PR010: S_PR010 Nosný L profil - 140 x 120 x 1350 mm Na dotaz
Můžeme doručit do: 9.10.2020
1 231 Kč / ks
1 017 Kč bez DPH

PR010 PR012 Kód produktu 390/M_P PR010: M_PR010 Nosný L profil - 160 x 120 x 1350 mm Na dotaz
Můžeme doručit do: 9.10.2020
1 347 Kč / ks
1 113 Kč bez DPH

PR010 PR012 Kód produktu 390/L_P PR010: L_PR010 Nosný L profil - 180 x 120 x 1350 mm Na dotaz
Můžeme doručit do: 9.10.2020
1 449 Kč / ks
1 198 Kč bez DPH

PR010 PR012 Kód produktu 390/XL_ PR010: XL_PR010 Nosný L profil - 200 x 120 x 1350 mm Na dotaz
Můžeme doručit do: 9.10.2020
1 539 Kč / ks
1 272 Kč bez DPH

PR010 PR012 Kód produktu 390/XS_2 PR010: XS_PR012 Zateplovací L profil - 70 x 70 x 1000 mm Na dotaz
Můžeme doručit do: 9.10.2020
64 Kč / ks
53 Kč bez DPH

PR010 PR012 Kód produktu 390/S_P2 PR010: S_PR012 Zateplovací L profil - 90 x 70 x 1000 mm Na dotaz
Můžeme doručit do: 9.10.2020
70 Kč / ks
58 Kč bez DPH

PR010 PR012 Kód produktu 390/M_P2 PR010: M_PR012 Zateplovací L profil - 110 x 70 x 1000 mm Na dotaz
Můžeme doručit do: 9.10.2020
89 Kč / ks
74 Kč bez DPH

PR010 PR012 Kód produktu 390/L_P2 PR010: L_PR012 Zateplovací L profil - 130 x 70 x 1000 mm Na dotaz
Můžeme doručit do: 9.10.2020
107 Kč / ks
88 Kč bez DPH

PR010 PR012 Kód produktu 390/XL_2 PR010: XL_PR012 Zateplovací L profil - 150 x 70 x 1000 mm Na dotaz
Můžeme doručit do: 9.10.2020
107 Kč / ks
88 Kč bez DPH





Předsazená montáž kalkulačka spotřeby komponentů

Systém slouží k upevnění a utěsnění oken v rovině tepelně izolační vrstvy domu. Nosné profily PR010, PR012 jsou lepeny vůči podkladu pomocí SP340 a následně mechanicky ukotveny.

Proč montovat okno do tepelné izolace?

  • Nulové tepelné mosty
  • Nezbytnost u nízkoenergetických a pasivních domů
  • Zachování přirozeného vzhledu okna i při použití silných fasádních izolací

Jak to funguje?

U systému illbruck nese hlavní zátěž nosný profil PR010. Profil je lehký, snadno řezatelný a zároveň dostatečně tuhý a pevný pro přenesení hmotnosti okna. Velkou výhodou montáže profilu PR010 je kombinovaný způsob fixace. Jedná se o kombinaci lepení s pomocí extrémně výkonného lepidla illbruck SP340 a pojistného kotvení. Takovým způsobem je dosaženo maximální únosnosti spoje (min.200 kg na běžný metr) a těsnosti profilu PR010 vůči stavbě. Okno je poté upevněno do rámu, tvořeného profily PR010, pomocí běžných šroubů, které jsou k tomu určené. Kombinovaný způsob fixace nosného profilu PR010 je rychlý a snadný. Společně s dalším systémovým zateplovacím profilem PR012 přináší velmi dobré tepelně izolační vlastnosti detailu.

Upevnění předsazeného rámu na okno

Kompletace předsazeného systému illbruck je snadná jako dětská stavebnice. Jednotlivé nosné profily se přilepí, speciálním lepidlem illbruck SP340, na stěnu. Takto navržený systém upevnění dovoluje přenesení veškerých působících sil do velké podkladní plochy, což umožnuje systému přenášet vysoká zatížení bez rizika poškození nebo vylomení podkladu. Tím odpadá nutnost důsledně posuzovat únosnost mechanických kotev a jejich vzdálenost od okrajů. Kotvy slouží pouze jako sekundární jištění profilů, aby bylo dosaženo co nejvyšší bezpečnosti systému a uživatelského komfortu při samotné montáži profilů.

Utěsnění připojovací spáry v hotovém rámu

Utěsnění spáry mezi vsazeným oknem a předsazeným rámem je velmi jednoduché a rychlé: použije se komprimační páska TP652 illmod Trio+, která představuje kompletní třívrstvý těsnicí systém. Páska se aplikuje na okenní rám, který je potom do předsazeného rámu vložen. Páska poté pozvolna expanduje a vyplní celou spáru. Vodorovná spára u parapetní roviny se navíc zajistí hydroizolační samolepicí fólií Twinaktiv ME508

Výhody

  • velmi rychlá, snadná, přesná a estetická instalace
  • lepený spoje umožňuje přenos zatížení na velkou plochu podkladu
  • kompletně odzkoušený systém
  • montáž nezhoršuje parametry vzduchové neprůzvučnosti detailu

Systémové komponenty:
